3. Das Rechenwerk (ARITHMETIC LOGIC UNIT)

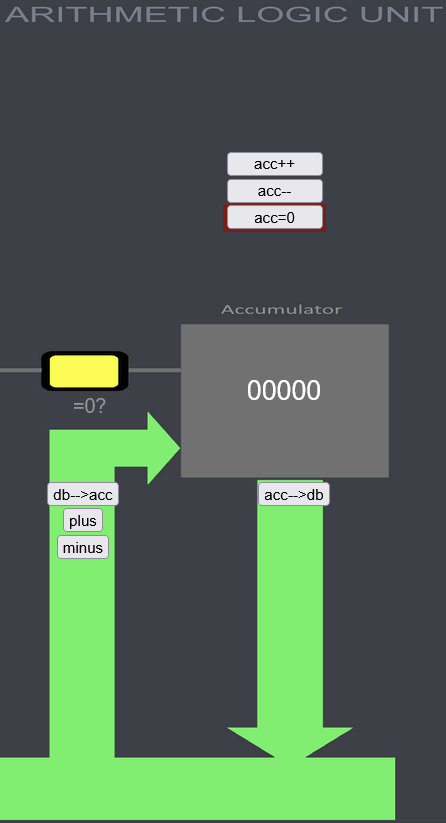

Betrachten wir nun das Rechenwerk (Arithmetic Logic Unit). Diese kann mit Daten, die auf dem Datenbus liegen, rechnen. Kernstück des Rechenwerks ist der so genannte Akkumulator (lat.: „Sammler“). In ihm sammeln sich die Rechenergebnisse an. Drückt man z.B. auf die Taste plus, so wird der Wert auf dem Datenbus zum Wert des Akkumulators addiert und das Ergebnis wieder im Akkumulator gespeichert. Johnny beherrscht von sich aus nur die beiden Rechenoperationen plus und minus, alles andere muss man ihm sozusagen beibringen (mehr dazu später). Der Wert des Akkumulators kann auch wieder auf den Datenbus kopiert werden (mit acc->db). Daneben gibt es noch ein paar andere Möglichkeiten, den Akkumulator zu manipulieren, die Du aber auch leicht selbst herausfinden kannst. Wichtig für später ist auch die Kontrolllampe links neben dem Akkumulator. Diese zeigt an, ob der Inhalt des Akkumulators gerade den Wert 0 hat.
